以铅或铅铋共晶合金（LBE）作为冷却剂的铅冷快堆，因其优良的中子物理特性、热工水力特性及安全特性成为第四代核反应堆的六种推荐堆型之一。然而，冷却剂LBE与结构材料的相容性问题成为制约铅冷快堆发展的主要因素之一。

　　近期，中国科学院近代物理研究所的科研人员利用喷丸处理工艺使铁素体/马氏体钢SIMP表面纳米化，研究了其在550℃饱和氧液态LBE中的腐蚀行为。

　　研究发现，腐蚀1218 小时后，表面纳米化钢表面生成的氧化膜厚度为28 μm，而原始钢表面生成的氧化膜厚度为37 μm，表明表面纳米化可显著提升铁素体/马氏体钢的抗LBE腐蚀性能。这主要归功于两个因素：喷丸处理引入的大量晶界显著增强了铬原子的扩散系数，使得保护性的铬-氧化物在氧化早期得以迅速生成，从而降低了氧化速率；喷丸样品表面生成的磁铁矿比原始样品的晶粒尺寸更小，也更加致密，从而降低了氧原子的向内扩散和铁原子的向外扩散速率。

　　研究还发现，表面纳米化钢的氧化层与基体的结合强度更高。这主要得益于表面纳米化钢的外氧化层相比原始钢更加致密，铅的渗透程度更低。此外，较小的晶粒尺寸和铁-铬尖晶石中较高的铬含量也促使表面纳米化钢的氧化层相比原始钢具备更高的结合强度。

　　该研究为提升铅冷快堆结构材料的耐LBE腐蚀性能提供了重要的技术工艺，对提高结构材料的服役性能具有重要的意义。

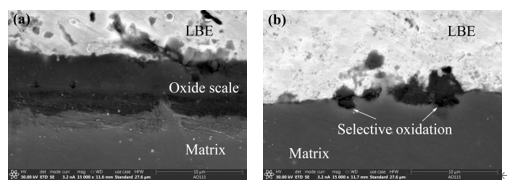

　　图1：在550℃饱和氧液态LBE中腐蚀120 h后（a）原始和（b）表面纳米化SIMP钢表面生成的氧化膜截面SEM图像。（马志伟/图）

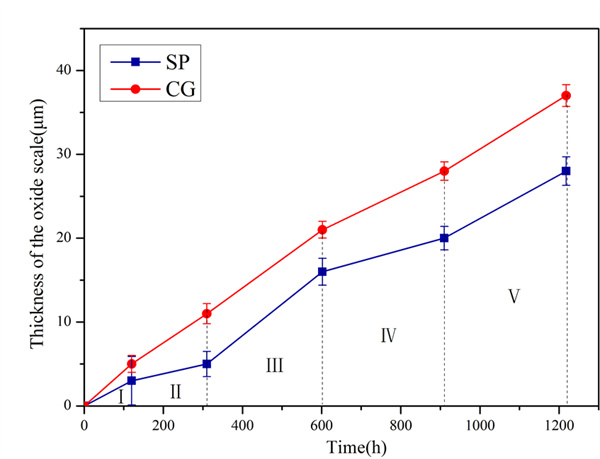

　　图2：原始（CG）和表面纳米化（SP）SIMP钢表面的氧化膜厚度随腐蚀时间的变化。（马志伟/图）

　　相关成果发表在国际学术期刊Applied Surface Science上。研究工作得到了国家自然科学基金和中国科学院科研装备研制项目的支持。

　　文章链接：https://doi.org/10.1016/j.apsusc.2021.151910

　　（核能工程材料室  供稿）
